Branchement de disjoncteur : Comment installer un disjoncteur différentiel ?

Publié le 9 avril 2015, modifié le 25 février 2024 par Frédéric Deschamps

Un disjoncteur différentiel est un appareil électrique qui coupe le courant instantanément en cas de dysfonctionnement. Très utile pour la protection des appareils électriques (domestiques ou professionnels), cet appareil est simple à installer. Voici les étapes à suivre pour bien installer un disjoncteur différentiel.

Disposition à prendre avant d’installer un disjoncteur différentiel

Comme tout branchement électrique, vous devez être sûr des caractéristiques de votre disjoncteur différentiel avant son installation. Vérifiez sa conformité avec les normes en vigueur. N’hésitez pas à faire appel à un spécialiste en cas de besoin.

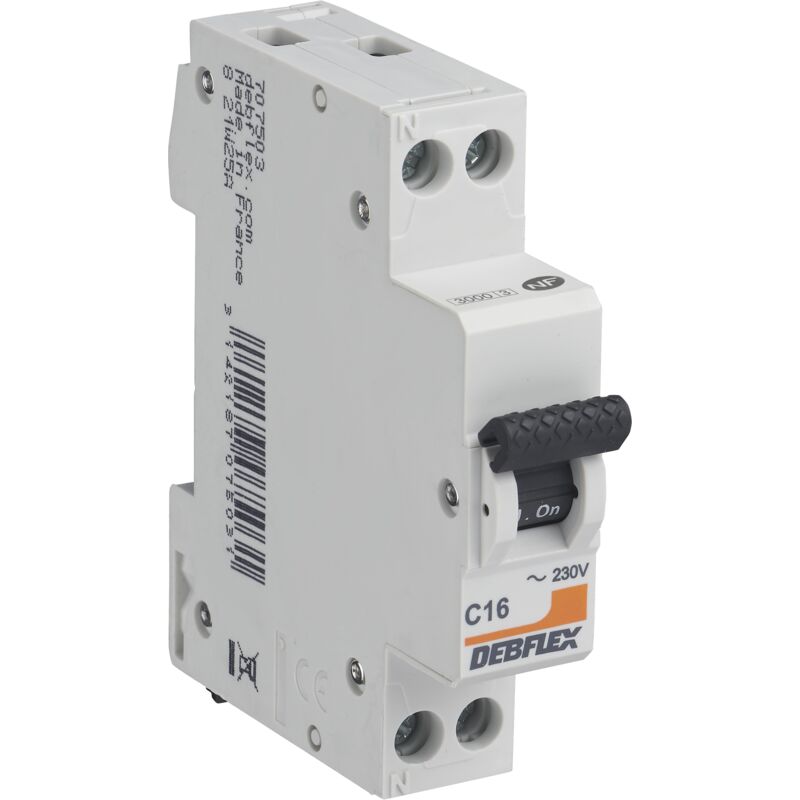

Branchement de disjoncteur : Comment installer un disjoncteur différentiel ?

De plus, sachez qu’une mise à terre de votre circuit électrique est indispensable pour permettre le bon fonctionnement du dispositif. Par ailleurs, vous aurez besoin d’un tournevis pour brancher un disjoncteur différentiel.

[affimax keyword= »disjoncteur » template= »grid »]

Couper le courant avant l’installation

Avant d’installer un disjoncteur différentiel, il est important de vérifier qu’il n’y a pas de courant. Cela permet de travailler avec sérénité sur votre disjoncteur différentiel. Accédez donc au disjoncteur général et coupez le courant (mettre l’interrupteur en position « Off »). Rendez-vous ensuite sur votre tableau de répartition pour retirer le capot, avant d’installer le disjoncteur différentiel.

Positionnement du disjoncteur différentiel

Pour bien brancher un disjoncteur différentiel, il faut l’insérer directement sur le rail. Il doit être branché en amont sur le tableau de répartition. Autrement dit, votre disjoncteur différentiel apparaîtra en premier sur le tableau de répartition par rapport aux autres modules.

Branchement de disjoncteur : Comment installer un disjoncteur différentiel ? #2

Terminer le branchement par le raccordement

Pensez à raccorder les différents fils après avoir fini de brancher un disjoncteur différentiel. Vous pouvez utiliser les codes couleur pour ne pas vous tromper. Pour rappel : les fils neutres (bleu), les phases (rouge).
Sachez que le fil neutre devra être raccordé à la phase sur le circuit à protéger. Cela permettra une mise en marche correcte du dispositif.

Pour être sûr d’installer un disjoncteur différentiel correctement, il faudra effectuer un test aussitôt après l’opération. Allez au niveau du disjoncteur général pour remettre l’interrupteur en position « On ». Et l’installation est terminée !

FAQ

Qu'est-ce qu'un disjoncteur différentiel ?

Un disjoncteur différentiel est un dispositif de protection électrique qui permet de détecter et d'interrompre le courant en cas de défaut entre les phases et la terre. Il est destiné à protéger des personnes contre les risques d'électrocution ou tout autre type de court-circuit.

Le disjoncteur différentiel se compose généralement d'un relais thermique et/ou magnétique, couplé à un circuit électronique intégrateur. Lorsqu'un courant anormal est détecté, le disjoncteur différentiel interrompt automatiquement l’alimentation pour empêcher une surcharge ou une fuite de courant.

Quel est le rôle d'un disjoncteur différentiel ?

Un disjoncteur différentiel a pour rôle de protéger les personnes et les biens contre les courts-circuits et les surintensités. Il mesure la différence entre le courant qui entre dans un circuit et celui qui en sort. Si cette différence est supérieure à une valeur prédéfinie, le disjoncteur intervient et coupe l'alimentation électrique du circuit concerné.

Le disjoncteur différentiel permet donc de s'assurer que l'installation électrique ne présente aucun risque pour les personnes y étant exposée.

Comment fonctionne un disjoncteur différentiel ?

Un disjoncteur différentiel est un dispositif qui protège le circuit contre les courts-circuits et les surcharges. Il compare la somme des courants entrant et sortant de l'appareil et coupe le courant si ces deux quantités ne sont pas égales. Lorsqu'un court-circuit ou une surcharge se produit, le disjoncteur différentiel déclenche automatiquement et coupe l'alimentation du circuit.

Cela empêche à la fois les dommages matériels aux appareils ainsi que tout risque pour les personnes présentes.

Comment choisir un disjoncteur différentiel ?

Pour choisir un disjoncteur différentiel, il est essentiel de prendre en compte le courant nominal et le type de protection. Il faut également vérifier que la tension nominale correspond à celle utilisée dans l'installation électrique.

Le nombre de modules à installer dépendra du nombre et du type des appareils qui seront connectés au réseau. Enfin, il est important de s'assurer que le disjoncteur est bien conforme aux normes en vigueur pour garantir une protection optimale des personnes et des biens.

Comment changer un disjoncteur différentiel ?

Pour changer un disjoncteur différentiel, il est important de prendre toutes les mesures de sécurité nécessaires. La première étape consiste à couper le courant en éteignant l'interrupteur général ou en débranchant la fiche.

Ensuite, on peut retirer la vieille pièce et y remplacer le nouveau disjoncteur différentiel. Après avoir refermé la boîte de raccordement et remis le courant, il faut vérifier le bon fonctionnement du dispositif en activant le bouton test situé sur le disjoncteur.

Installer son disjoncteur différentiel soi-même ou faire appel à un professionnel ?

Vous savez maintenant quelles sont les étapes pour se raccorder à un disjoncteur, pour autant il est tout de même conseillé de vous adresser à un électricien professionnel pour procéder à cette installation.

En effet, même si vous êtes prudents, installer un disjoncteur est une opération qui doit être faite dans le respect des normes de sécurité. De plus si vous faites cette installation dans un logement destiné à la location ou à la revente, il risque de ne plus être en conformité lorsque vous ferez faire une visite de contrôle par un professionnel agréé. Ce qui semblait être une bonne idée risquera alors de devenir une fausse économie et de nécessiter de refaire tout le travail une nouvelle fois avec des frais supplémentaires. Par conséquent réfléchissez à deux fois avant de changer vous-même votre disjoncteur différentiel…

  • VĂ©rifier les caractĂ©ristiques du disjoncteur diffĂ©rentiel et s'assurer de sa conformitĂ© avec les normes en vigueur.
  • Couper le courant avant d'installer le disjoncteur diffĂ©rentiel.
  • InsĂ©rer le disjoncteur sur le rail du tableau de rĂ©partition, raccorder les fils correctement et effectuer un test de fonctionnement.
  • RASMACOR | Interrupteur diffĂ©rentiel 2P 40A 30MA | R9R51240 | RESI9 Schneider | Type AC| SensibilitĂ© 30 mA | FrĂ©quence 50/60HZ | Norme EN/IEC 61008-2-1 CE 2 PĂ´les 40 Ampères
    RASMACOR | Interrupteur différentiel 2P 40A 30MA | R9R51240 | RESI9 Schneider | Type AC| Sensibilité 30 mA | Fréquence 50/60HZ | Norme EN/IEC 61008-2-1 CE 2 Pôles 40 Ampères
    ✅Interrupteur différentiel ; Rési9 ; 2P ; 40A ; 30 mA ; AC – R9R51240 : Idéal pour les bâtiments individuels et collectifs ✅ Les interrupteurs différentiels AC de type Resi9 de Schneider Electric sont des dispositifs essentiels pour la protection des personnes. Ils sont axés sur la détection des chocs électriques dus à des défauts de terre et la prévention des risques d’incendie dus à des fuites dans des matériaux présentant des défauts d’isolation. Cet appareil est le choix parfait pour protéger les prises à usage général, l’éclairage à incandescence ou à LED, l’électronique grand public de classe II ✅ Tipo AC : El tipo AC se utiliza para cargas típicas como, por ejemplo: Tomas de corriente de uso general, Iluminación incandescente o LED, Electrónica de consumo de clase II: secadores de pelo, TV, etc., Resistencia de calefacción, calentador d’eau ✅ Certificat CE, selon les normes UNE/EN 61008-1, UNE/EN 61008-2-1 : Selon cette norme : Interrupteurs différentiels Protection des personnes contre les chocs électriques dus à un contact direct Protection des installations contre les défauts d’isolation. Protection des installations contre les risques d’incendie. ✅ Durabilité GREEN PREMIUM : Le label Green PremiumTM est l’engagement de Schneider Electric à proposer des produits présentant les meilleures performances environnementales. Green Premium promet le respect des dernières réglementations, la transparence concernant l’impact environnemental, ainsi que des produits circulaires et à faibles émissions de CO2. Le Guide d’évaluation de la durabilité des produits est un livre blanc qui clarifie les normes mondiales en matière d’écolabel et comment interpréter les allégations environnementales.
  • Interrupteur diffĂ©rentiel 2P 230V~ 40A type AC 30mA – 2 modules
    Interrupteur différentiel 2P 230V~ 40A type AC 30mA – 2 modules
    Bipolaires 230 V Pour peigne HX³ optimisé universel Sensibilité : 30 mA In : 40 A Nombre de modules : 2

FAQ

Comment installer un disjoncteur différentiel 30mA ?

Pour installer un disjoncteur différentiel 30mA, il faut d'abord couper l'alimentation électrique générale. Ensuite, il faut dévisser le cache du tableau électrique et repérer l'emplacement prévu pour le disjoncteur.

Après avoir inséré correctement le disjoncteur dans son logement, il suffit de visser les câbles aux bornes correspondantes en respectant bien la polarité. Enfin, refermer le tableau électrique et rétablir l'alimentation pour vérifier que le disjoncteur fonctionne correctement.

Pourquoi est-il nécessaire d'installer un disjoncteur différentiel ?

Il est nécessaire d'installer un disjoncteur différentiel pour assurer la protection des personnes contre les chocs électriques. En effet, ce dispositif permet de détecter les fuites de courant et de couper automatiquement l'alimentation en cas de défaut d'isolement. De plus, il protège également les équipements électriques en limitant les surintensités et court-circuits.

Enfin, le disjoncteur différentiel contribue à prévenir les incendies d'origine électrique en coupant rapidement l'électricité en cas de problème.

Peut-on installer un disjoncteur différentiel triphasé ?

Oui, il est tout à fait possible d'installer un disjoncteur différentiel triphasé. Ce type de dispositif est spécialement conçu pour protéger les installations électriques en cas de court-circuit ou de surcharge.

Il assure une protection efficace des réseaux triphasés en coupant automatiquement le circuit en cas d'anomalie. Il convient parfaitement aux installations électriques industrielles ou domestiques nécessitant une alimentation triphasée sécurisée.
